［DIY］ 鏡頭改裝 超有趣的管氏鏡



這張圖絕對沒有經過其他特殊特效處理過唷!!

這可是完完全全相機直接拍出來的效果呢!~

究竟是如何辦到的呢?~

其實這是用一種叫做 "管氏鏡" 的自製特殊鏡頭所拍攝的，

而管氏鏡這東西是由一位 我們稱他為 管伯伯 所研究出來的!!

好奇的朋友可以上網搜尋 "管氏鏡" 就可以找到很多這方面的訊息唷，

而且管伯伯也有再幫人改管氏鏡，有興趣又害怕玩壞鏡頭的~

可以去聯絡看看囉!~



XD 費話不多說~

因為天才這邊有一顆光圈控制故障的 Canon EF-S 18-55 Kit 鏡~

因為不明原因光圈無法縮到 5.6 以上，

而且天才已經有一顆一樣的鏡頭還比較新的，

所以就決定發揮DIY的精神~自己試試看如何改裝成有趣的管氏鏡囉…

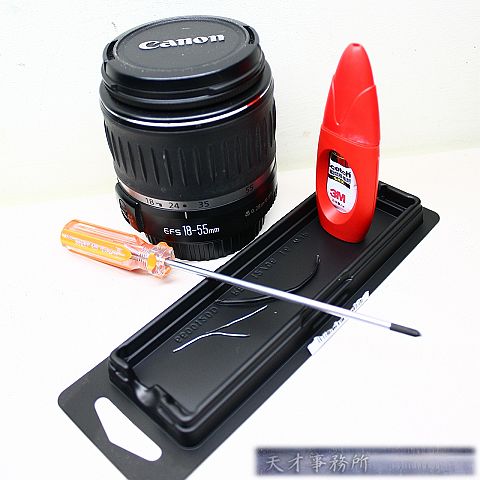

1. 首先登場的是主角 18-55

    還有十字小螺絲起子

    以及鐵絲數根

    再加黑色塑膠片

    還有強力膠一罐   XD



哈哈~ 因為天才找不到其他黑色塑膠片~ 只好拿原本裝記憶體的盒子來用了…XD



2. 接著開始動手拆掉它吧…嘿嘿嘿~~

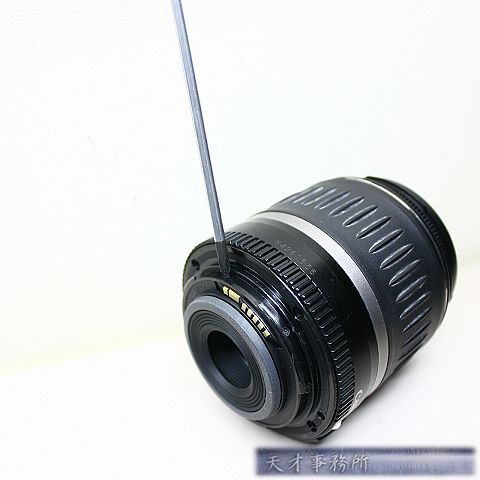

這邊總共有4顆黑色螺絲，一定要全部都解下來才可以唷!!



3.

要注意，這邊也有兩顆小小不起眼的螺絲要解開，不然硬扯可是會扯壞接點的!!

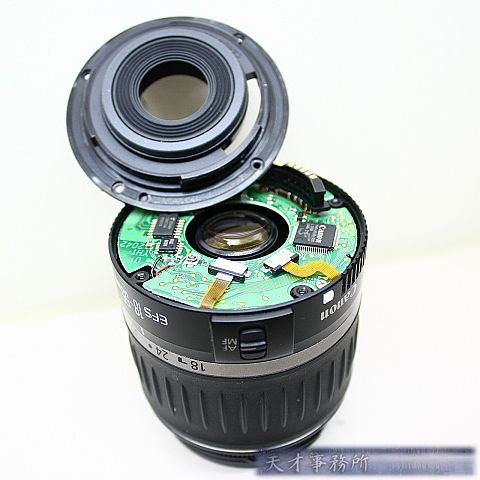

4. 開屁屁啦!!!

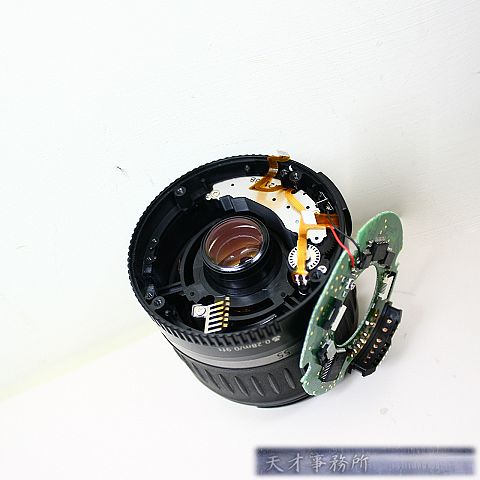

這就是這顆鏡頭唯一的電路板部分啦!!



5. 讓我們繼續開下去!~ XD

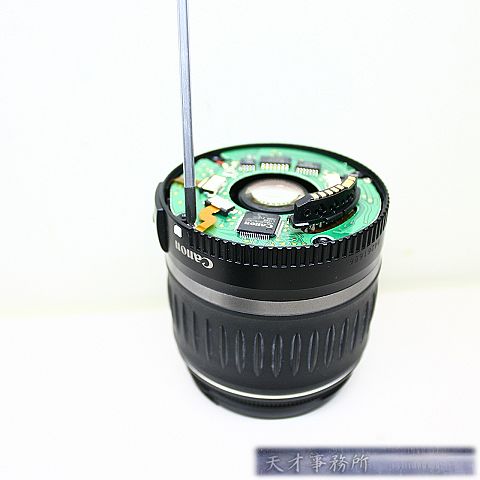

這部分總共有兩顆固定電路板的螺絲~



6.

哇!! 打開後就可以看到對焦馬達拉!!

然後接著解下對焦馬達最兩端的螺絲，拍謝~ 這邊天才忘記拍圖了…XD



7.

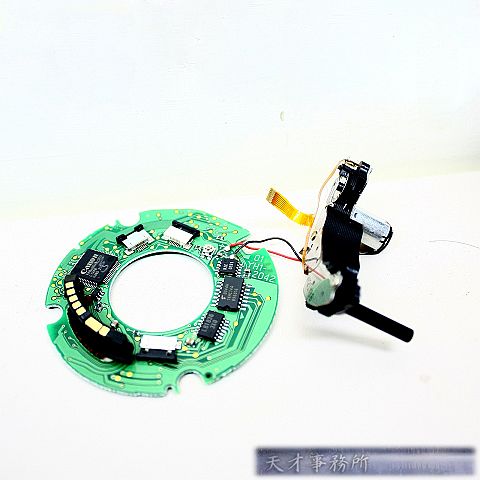

對焦馬達和電路板的線路是黏在一起的，要小心取出唷!!

顆顆~不小心過曝了~



8.

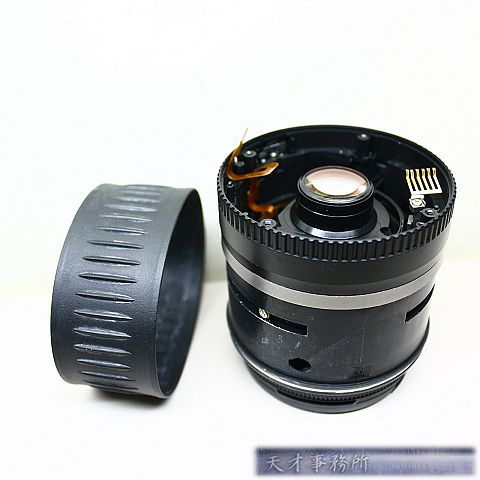

接著慢慢用推的把這圈橡膠皮推下來就好囉!~



9.

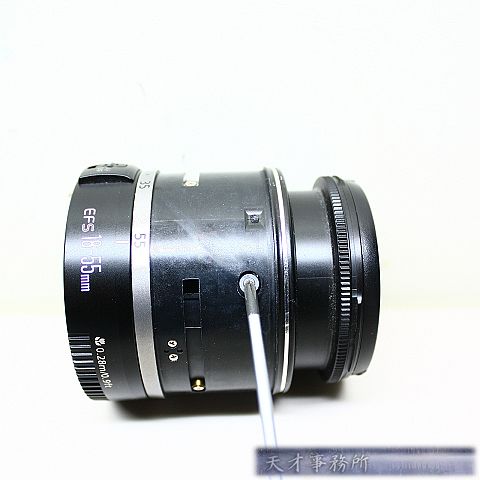

將脫光光的18-55 轉到 55端，這樣就會看見固定光圈組的螺絲一共有3顆!~

溫柔的將它轉下來之後，記得3個塑膠的小墊圈要收好唷!!



10.

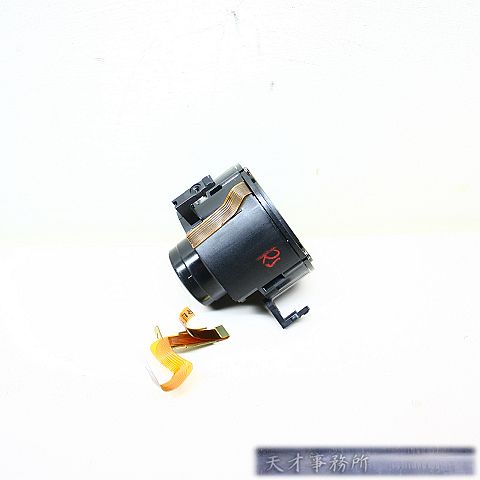

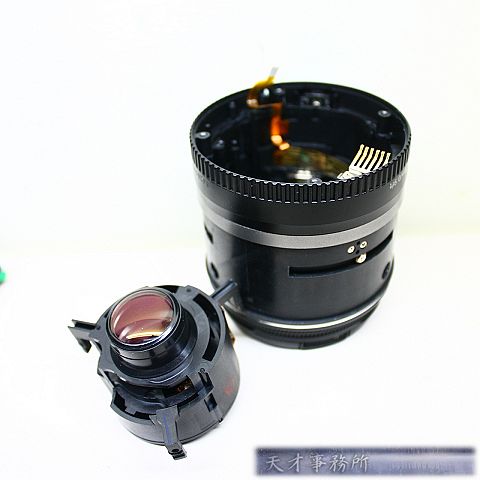

解開後就可以順利的將光圈組拿出來囉!!



11.

拿下來之後才發現光圈組壞掉的原因~

= = 原來是陽春的排線斷了…這應該算是Canon 控制產品壽命的方法吧…

有空再拿工具自己焊接看看~ 今天還是以管氏鏡為主題吧!!



12.

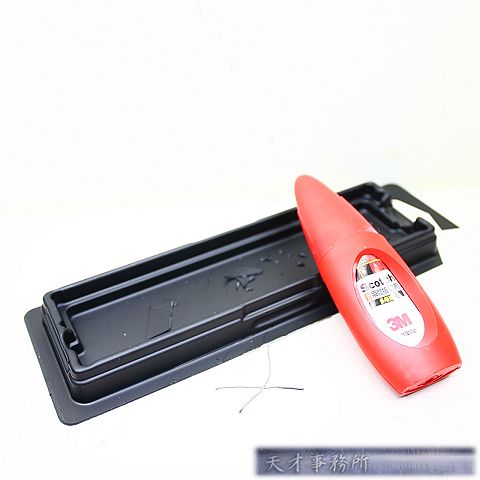

嘿嘿~ 拿出準備好的材料…開始修剪自己要的形狀吧!! 哈哈

修改好的塑膠片尺寸絕對不要超過光圈孔徑~最好是再小一點~

然後將做好的塑膠片用強力膠把鐵絲固定上去~

XD 不好意思~ 因為強力膠時間有限，實在沒機會拍圖下來…



13.

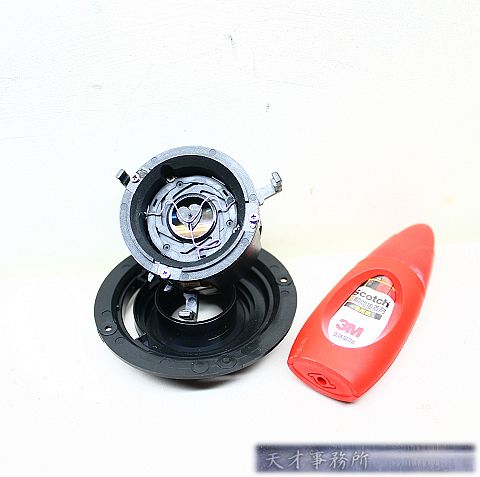

這就是完成的模樣啦!!

記得唷!~ 塑膠片最好是離鏡片近一點…手要巧一點囉!~



14.

最後再依照拆的順序組裝回去就行啦!!

這邊過程就不拍圖了~~



15.

然後一定要帶套!!!   XD 我是說要套回去!~

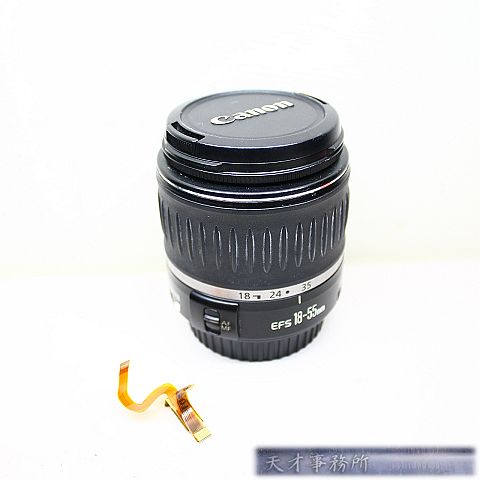

XD 下面就是最終完成圖+拿出來的光圈組排線~

= = 因為聽它在裡面變焦時發出的 "刷刷" 聲實在很礙耳…



最後附上一張實拍圖….天才的新玩具~ "正妹的彩色眼鏡" 哈哈哈~~

別跟我要正妹圖~  XD





XD 這可謂把妹神鏡阿!! 拿這拍正妹應該會很受歡迎吧!~ 哈哈

故障的18-55 最後還能這樣發揮~ 也真稱得上 CP質最高的入門鏡了。
