前面 1~4篇系列文章,已經讓我們能夠採購完一架能飛上天的飛機所需的組件了,

那重點是能夠飛上天攝影的話呢?!

XD 空拍所需要的東西可不輸組一台飛機的程度唷!!~

基本上一個完美的空拍影像系統應該具備以下功能,

1. 能夠拍攝高畫質的影像

2. 能夠在天上遙控拍攝視角

3. 能夠將影像即時回傳到地面

4. 能夠顯示飛機的飛行狀態與資訊

如何才能達到上面的功能呢?! 我們就一樣一樣來說明吧,

首先第一項,

1. 能夠拍攝高畫質的影像 – 運動攝影機

說到運動攝影機,相信大家一定第一個想到的都是 GoPro 吧,

毫無疑問的,GoPro 絕對是所有運動攝影機當中的首選,但價格也是最高的!!

最新的 GoPro Hero4 一台就要價一萬以上,如果預算購的話~

XD 真的不用看小弟繼續介紹運動攝影機了,直接上就對了,但如果您的預算跟小弟一樣,

斤斤計較 追求CP值,那種… 哈哈哈哈~就看小弟繼續說下去吧,

目前市場上最多最常見也最混亂的運動攝影機通稱就是 “山狗",

基本上只要是山寨的 GoPro ,都可以叫做山狗,可是山狗山狗有沒有最元老的山狗呢?!

XD 有唷,目前可以稱做山狗中的正版,是一家左岸名叫 SJCAM 的品牌,

SJCAM 官方只有三個系列型號,分別是 SJ5000、SJ4000、M10 三大系列,

其中每個系列都還有細分 2~3個等級,XD 大家有興趣可以自己去 官網 看看!!~

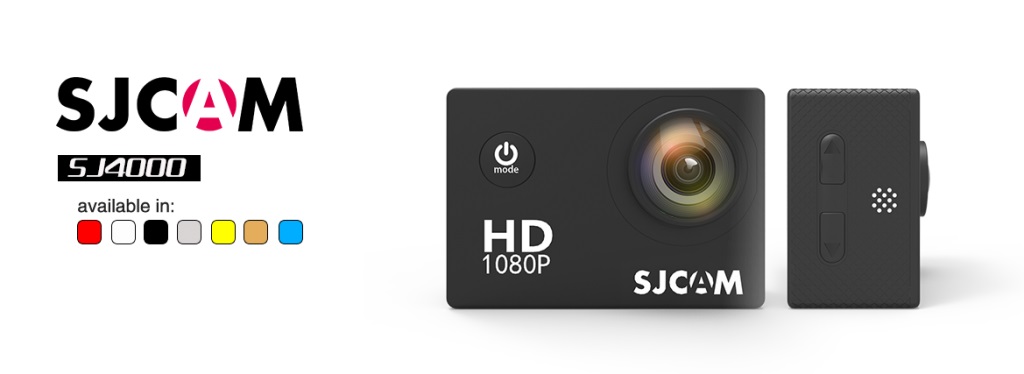

目前最便宜的型號是 SJCAM SJ4000,大概1500有找吧!!~

在台灣買的話要特別注意,一定要選機身上有明確印著 SJCAM 商標的才是正牌的唷!!

只要不是 SJ4000、SJ5000、M10 這三種型號以外的數字都不是SJCAM正品唷!!~

那… 1500的畫質到底如何呢?! XD 天才直接上影片讓大家眼見為憑吧,

最便宜的SJ4000,影片拍攝的規格最高到 1080P 30Fps ,

簡單來說有到 FullHD 的等級,其實小弟覺得CP值已經很高了,

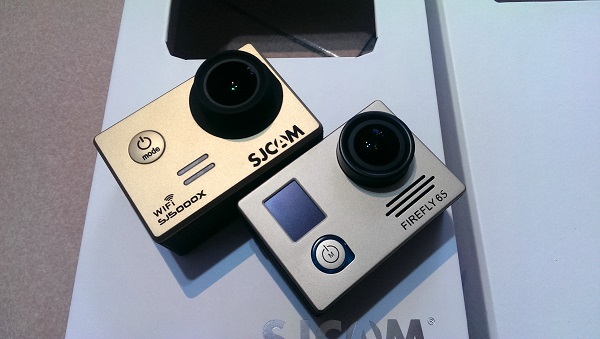

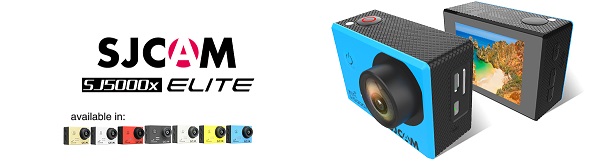

當然SJCAM還有等級更高的,例如最新的 SJ5000X,

SJ5000X 可以拍攝到4K的畫質,基本上已經逼近 GoPro Hero4 的等級了,

但雖然功能上逼近,價格上卻完全沒有跟進唷!~ XD SJ5000X 售價大概在 4000左右,

只有GoPro 的一半不到呢!!

當然嚴格去比較 GoPro 的畫質還是勝過SJCAM,但單論CP值,XD 相信大家都有底了!!

讓大家看看 SJ5000X 的實際拍攝品質吧!!~

記得Youtube要切換到4K的畫質唷,XD 大家可以仔細看,

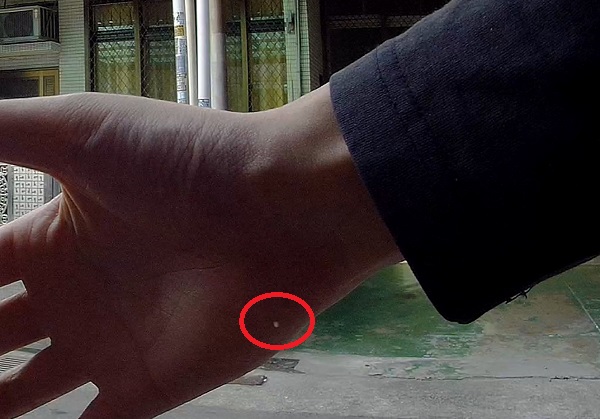

清晰度好到小弟手去揮的時候,前面的小飛蟲都一清二楚呢!!

不過雖然 SJ5000X 有 4K 解析度可以用,但只有24Fps,仍不及 GoPro Hero4 的 4K 30Fps,

畫面的流暢感還是會輸 GoPro 一點,所以預算夠的話還是推薦 GoPro 的唷!!

然而目前最實用的解析度能然是 1080P,因此預算有限的狀況下,CP值首選,

應該還是 SJ4000 囉!!~

懶人總結 :

預算有限的話,選 SJCAM SJ4000,就好

預算足夠的話,選 SJCAM SJ5000X,就好

預算是什麼?! 能吃嗎?! 選 GoPro Hero4 就對了!!~ XD



2. 能夠在天上遙控拍攝視角

說到這裡就要介紹這個叫做 “無刷雲台" 的神奇東西,

我們先上個影片讓大家對無刷雲台的作用有個概念好了!!~

XD 有沒有覺得很神奇,恩,基本上無刷雲台的功用就是穩定相機的畫面,

它可以即時的補償修正,維持攝影機的拍攝方向和水平都不會被飛機的晃動影響,

這是獲得良好的空拍影像非常重要的一樣東西,

讓大家看看沒有無刷雲台的空拍畫面會是什麼樣子吧~~

XDDD 一個晃到會頭暈的概念,欸?!那這個跟能夠調整拍攝角度有什麼關係?!

其實所有目前市售的無刷雲台都有提供控制的接點,

只要接上遙控器的接收機,就可以在地面及時遙控調整空拍畫面了!!~

大家可以快轉上面這部影片到 3分30秒左右,天才直接從地面遙控調整拍攝角度,

俯拍地面,XD 所以基本上為了空拍的畫面品質,都一定會購買無刷雲台來使用的唷!!

那麼,無刷雲台怎麼選呢?!

其實無刷雲台的售價懸殊是很大的,有區分為二軸雲台,或三軸雲台,

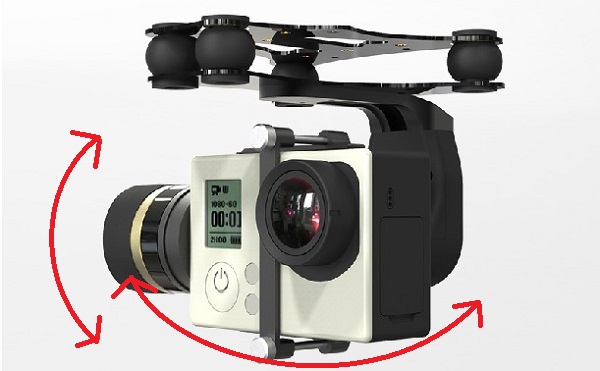

二軸、三軸又是什麼意思呢?! 其實二軸雲台就是類似下圖這種,

只能夠控制和調整攝影機的水平,還有俯仰角度,這種就是所謂兩軸(2D)雲台,

至於三軸(3D)雲台就是多了上面那軸,能夠控制左右拍攝而已~

不過左右拍攝其實飛機本身就能左轉右轉,最低要求下其實兩軸就夠用了,

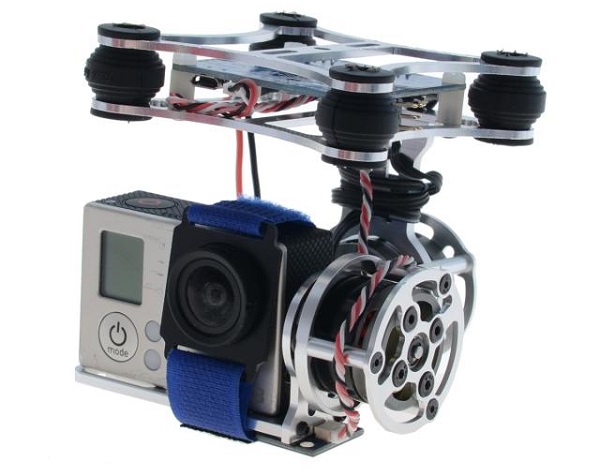

而目前市面上最便宜的兩軸雲台,就屬這種開源的雲台了,

大概長這樣,通常這種雲台售價都十分便宜,大概落在900~1200之間,

外型會有點不一樣,但核心的控制板都是 BGC 2.2 的版本,

其實這種並非便宜就很爛唷,雖然販售的商家都會跟你說不用調整就可以用了,

但實際上還是需要自己調整過才能達到最好的效果,其實就是麻煩再自己調整而已,

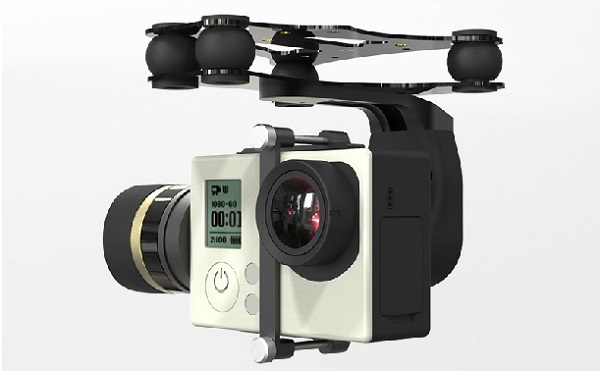

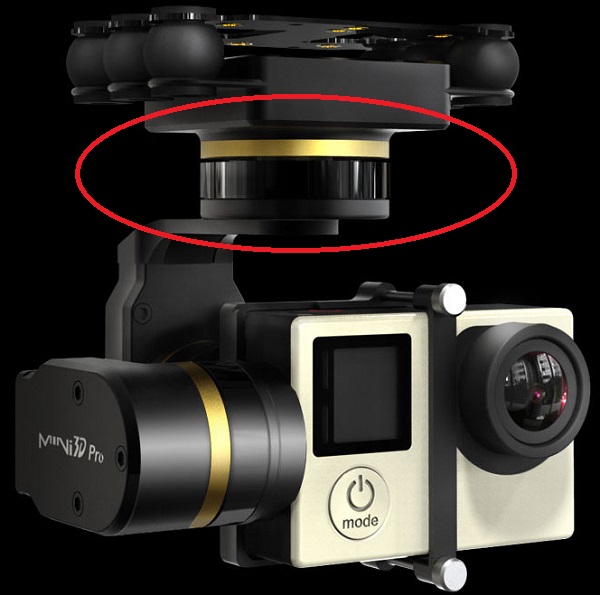

當然如果預算充足,小弟是很推薦 飛宇的雲台,就是雲台一開使介紹用的圖,

例如 飛宇的 Mini 2D、Mini 3D 這兩個效果都很棒,基本上是真的不用調整就非常好用了,

但價格就比較貴,兩軸大概落在2500~3000左右,三軸大概4500~5000都有,

懶人結論 :

預算有限,就選便宜的兩軸 BGC 2.2雲台吧!!~

預算足夠,最推薦的就是直接上三軸雲台囉!!~



3、4 如何回傳即時影像與飛行數據

最後的3和4真的要合在一起講,基本上要達成這個功能分成了兩個部分,

影像傳輸系統,簡稱圖傳,還有飛行資訊影像疊加系統,簡稱OSD,

我們先從OSD開始說起吧,

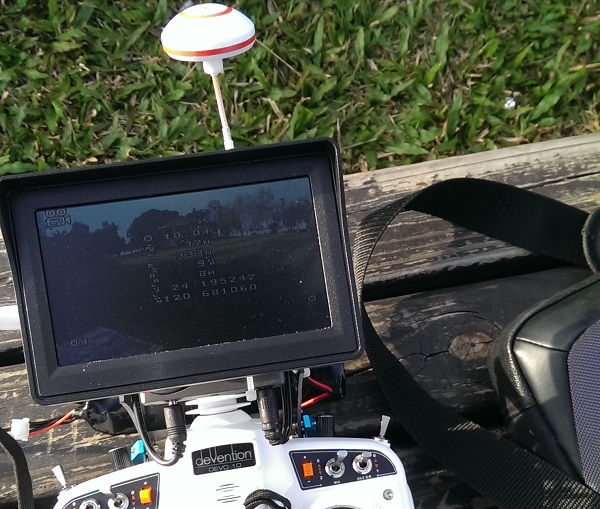

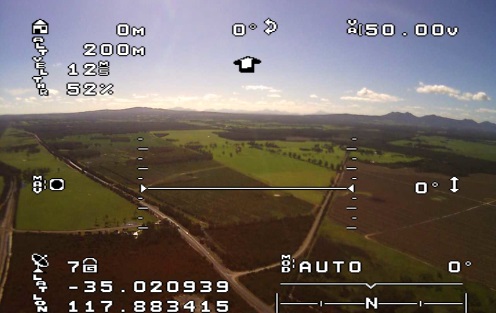

OSD 其實看起來就像戰鬥機的抬頭顯示器那樣,它可以將飛行資訊及時的疊加在影像上面,

然後透過圖傳及時回傳到地面的螢幕上,XD 其實是很帥很方便的東西!!

因為我們可以直接快速的從螢幕上看到GPS定位狀況,飛行速度,飛行距離等等的資訊,

還有電池電壓,電池電量,消耗電流等等都可以很直覺的看到唷!!~

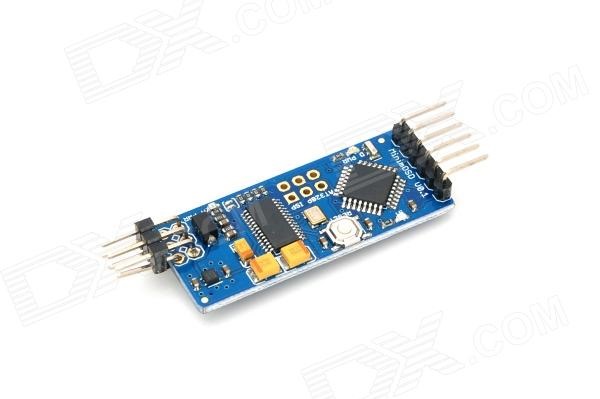

我們常見的 OSD 大概長這樣,其實 OSD 一點也不貴,大概一片500元左右,

基本上市售的都是一樣的東西,挑長的一樣便宜的買就好囉!!~

在來就是重點,圖傳系統了!!~圖傳系統基本的結構是這樣的,

運動攝影機影像輸出

↓↓↓↓↓

 OSD疊加

↓↓↓↓↓

飛機圖傳發射機

↓↓↓↓↓

地面圖傳接收機

↓↓↓↓↓

螢幕顯示器

所以當我們選好OSD後,要挑選的就是圖傳系統了!!~

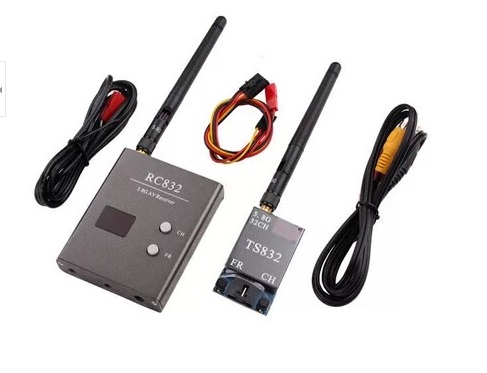

目前市面上最常見的圖傳系統大概長這樣,

上面圖片中小顆的是安裝在飛機上的發射端,負責將飛機上的影像發射傳回地面的東西,

大顆的則是接收端,負責接收回傳的訊號轉為影像輸出用的!!~

另外需要一提的就是,圖傳本身有輸出功率的規格,輸出功率越高的價格會越貴,

如果今天有安裝品質好的天線,大概買200mW的規格就夠用了,

當然如果預算夠買到600mW,或者更高的也可以,

但是有一個重點要說清楚,千萬不要再沒有安裝天線的狀態下,開啟圖傳,

因為發射的功率太高,如果沒有安裝天線,發射的功率會回衝,會把圖傳燒壞的唷!!

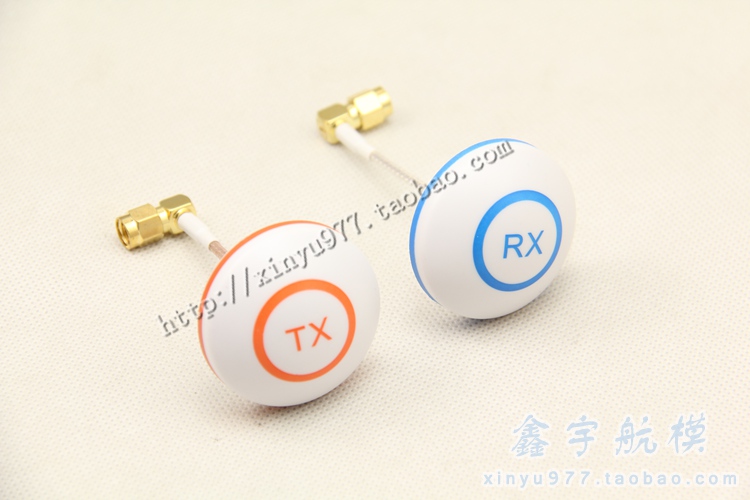

另外就是專用的圖傳天線,其實附贈的黑色天線效果並不是很好,

建議換成這種香菇頭形狀的天線,可以獲得更好的收訊品質唷!!~

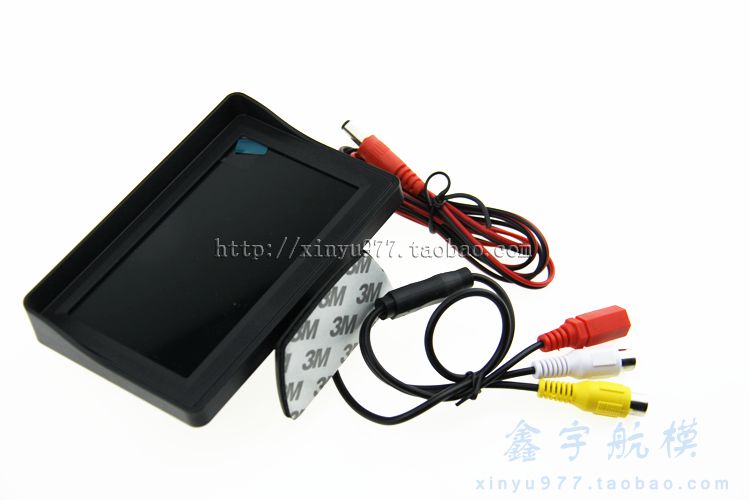

當然除了發射和接收,我們還需要一顆具有AV輸入的小螢幕,

用來顯示回傳的畫面用的,當然您可以依照預算買大買小,XD

越大雖然看起來爽度越高,但別忘記重量也越重唷,XD 考量一下重量再做取捨吧!!

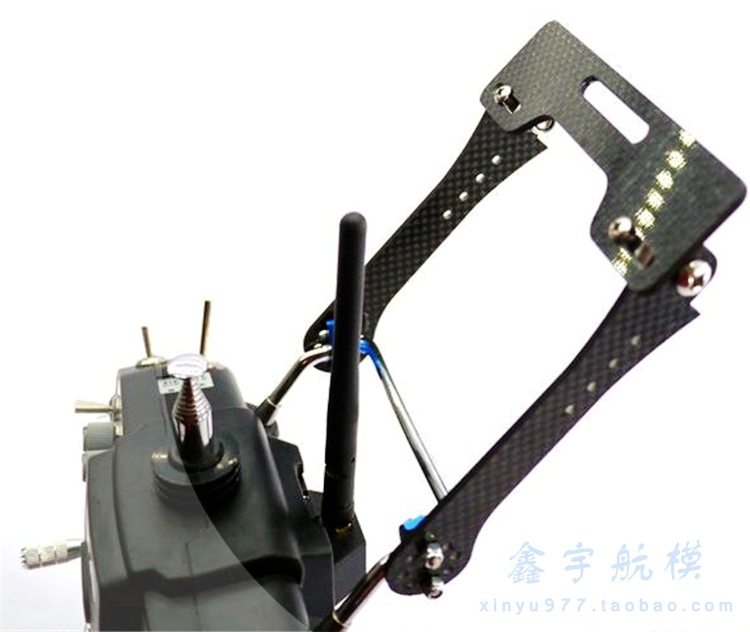

固定螢幕和圖傳接收的架子也不能少唷,這樣才可以把螢幕給架在遙控器上方便觀看唷,



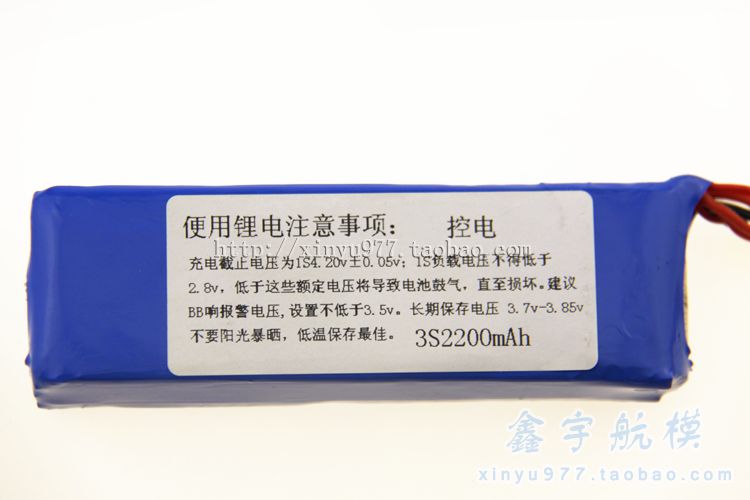

最後會建議在地面接收影像的螢幕和接收器,使用獨立的電源會比較好,

如果螢幕吃遙控本身的電池的話,XD 不小心把遙控器的電池耗盡就尷尬了,

所以還是準備一顆電池給螢幕使用吧!!~

圖傳的部分其實整套弄下來3000~5000元一定跑不掉,

如果再加上運動攝影機,雲台,圖傳 OSD等等,

整套空拍設備採購下來,沒準備個7000~8000元可能搞不出來唷~

懶人總結 :

預算有限的狀況下,採購攝影機和雲台就好,因為空拍其實很少有機會飛超過目視距離,

其實在可以看見飛機的狀況下,沒有圖傳也是能拍出不錯的畫面的唷!!~



預算充足的狀況下,運動攝影機加上三軸雲台,再加上整套圖傳設備,XD 一次打包吧!!~



其實天才寫到這邊,已經從SJ4000換到SJ5000X了,也從沒有圖傳到裝上圖傳了,

XDDD 基本上飛機的電裝和機架也整套都換過了,入了飛機坑就別想全身而退了,

最好覺悟吧!!~ 哈哈哈哈哈!!!~~~~~~~~

另外一提,這篇文章中SJ4000是它最後的身影了,

因為小弟安裝圖傳的時候不小心接錯電,把SJ4000給燒了…  = =

哀…

寫到這裡其實硬體的採購指南基本上都寫完了,接下來就要開始聊組裝要注意的事情,

下一篇文章的標題還未定,沒意外應該會從組裝開始說起了吧!!

XD 東西都買了,當然就要開始組啦!!~

待續…
